几何
几何物体的表现形式
隐式(Implicit)
- 代数平面(algebraic surface)
- 水平集(level sets)
- 距离函数(distance functions)
- ...
优缺点
优点：
- 描述简洁(如，一个函数)
- 便于某些查询(判定物体内部，或内部点到表面的距离)
- 便于计算光线到表面的交集
- 对于简单的形状能够做到准确描述无抽样误差
- 易于处理拓扑变化(如，流体)
缺点：
- 难以模拟复杂的形状
基于一系列满足特定关系的点
例如：
球体：所有的点在三维坐标系里满足$$x^2 + y^2 + z^2 = 1$$或$$f(x,y,z) = 0 $$
难以采样
例如：
在一系列符合下列条件的点中，难以采样到符合$f(x,y,z) = 0$的点
$$f(x,y,z) = (2 - \sqrt{x^2 + y^2})^2 + z^2 - 1$$

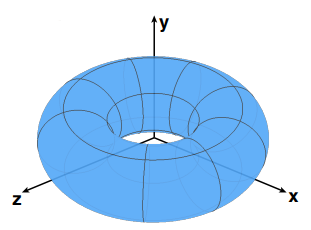

对应的几何形状如下图
易于判断内外关系
例如：
在一系列符合下述条件的点中
$$f(x,y,z) = x^2 + y^2 + z^2 - 1$$
对于点$(\frac{3}{4},\frac{1}{2},\frac{1}{4})$ 若要判定其是否在该几何体内部则只需计算$$f(x,y,z) = - \frac{1}{8} < 0$$ 即可判定其位于几何体内部

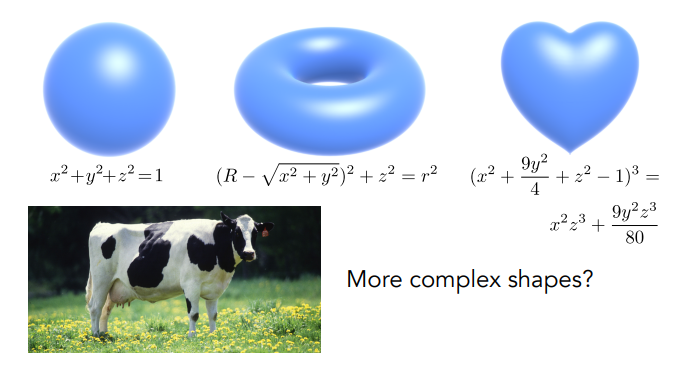

代数平面(Algebraic Surfaces)
表面是x,y,z中多项式的零集

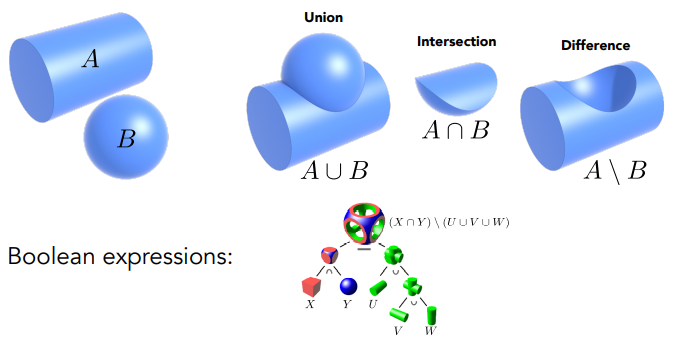

构造实体几何(Constructive Solid Geometry)
通过布尔计算组合构造隐式几何
距离函数(Distance Functions)
距离函数：从任意位置到目标物体给出最小距离（符号距离）

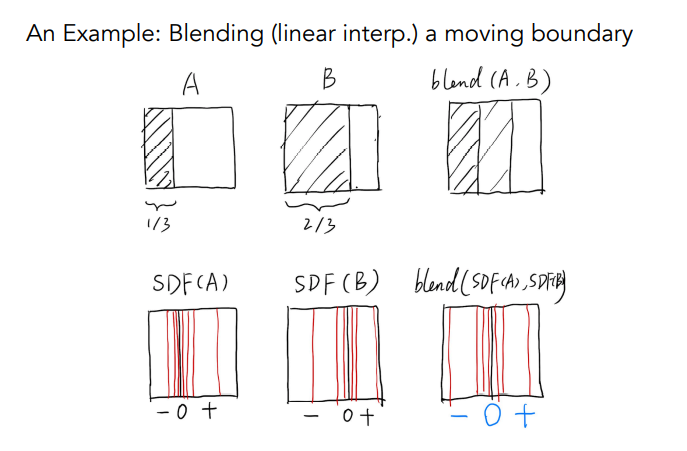

使用距离函数将两个曲面混合在一起

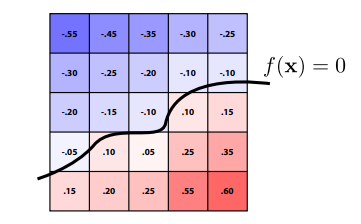

水平集(Level Set Method)
封闭式的方程难以描述复杂的形状
解决方案：存储值相似的函数网格
插值为零的值的位置即为表面
优势：能够提供对形状更明确的控制（如纹理）
在流体仿真中也存在应用：计算到气液边界的距离
分形(Factals)
该几何形状表现为所有尺度的细节都存在自相似性(一种描述自然现象的说法)，往往难以控制形状
显式(Explicit)
- 点云(point cloud)
- 多边形网格(polygon mesh)
- 细分曲面和曲线(subdivision, NURBS)
- ...

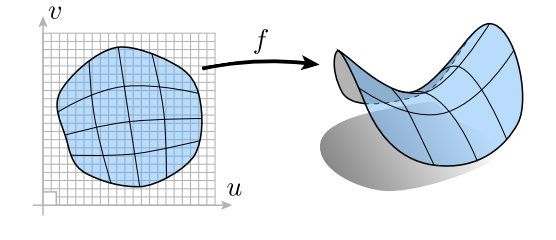

点直接或参数映射给出
例如：
$$f:R^2 \rightarrow R^3;(u,v) \rightarrow (x,y,z)$$
易于采样
例如：
对于$$ f(u,v) = ((2 + \cos u)\cos v,(2 + \cos u)\sin v,\sin u) $$
若要判定点$f(u,v)$是否位于表面，则只需将$(u,v)$的值相加
难以判断内外关系
例如： 对于$$f(u,v) = (\cos u \sin v ,\sin u \sin v,\cos v)$$
难以判定点$(\frac{3}{4},\frac{1}{2},\frac{1}{4})$

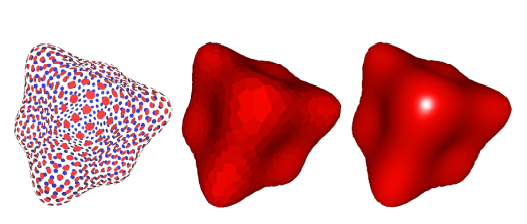

点云 (Point Cloud)
- 最简单的表示：点列表(x,y,z)
- 轻松表现任何类型的几何图形
- 适用于大型数据集(>> 1 点/像素)
- 通常转换为多边形网格
- 难以用于采样不足的区域

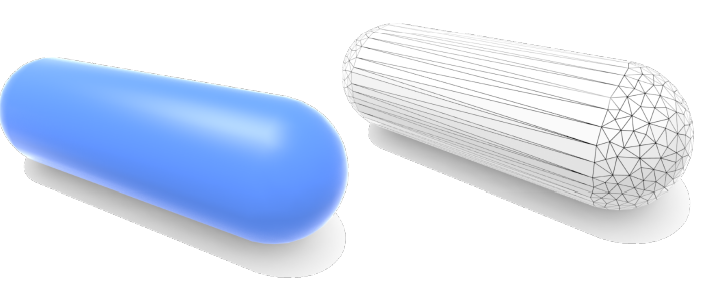

多边形网格(Polygon Mesh)
- 存储顶点和多边形(通常是三角形或四边形)
- 更易于进行处理/模拟，自适应采样
- 更复杂的数据结构
- 图形中最常见的表示形式
表现形式应根据目标几何模型选择最合适的类型,没有最好的表现形式
贝塞尔曲线(Bézier Curves)
定义
贝塞尔曲线完全由其控制点决定其形状,$n$个控制点对应着$n-1$阶的贝塞尔曲线，并且可以通过递归的方式来绘制.

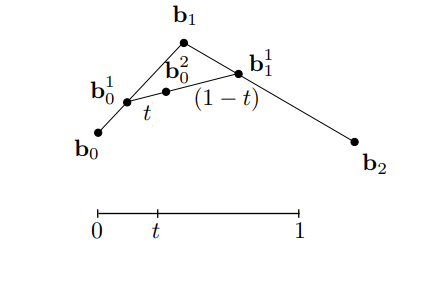

de Casteljau Algorithm(图形)

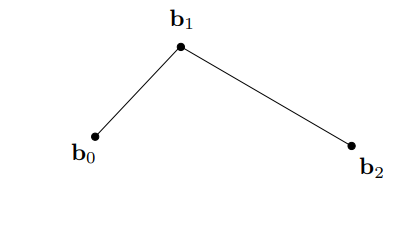

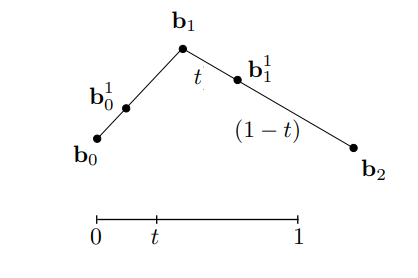

假设存在三个点(quadratic Bezier)

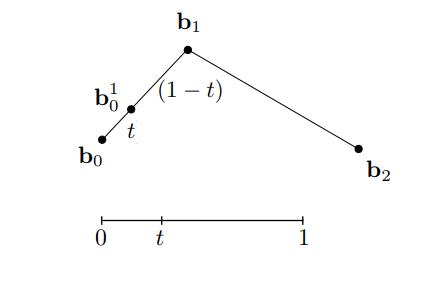

通过线性插值的方式插入一个点
在另一边也通过同样方式插入一个点

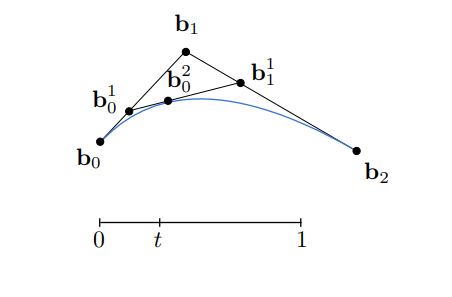

递归重复
对于在$[0,1]$区间的每个t点都使用相同算法进行计算

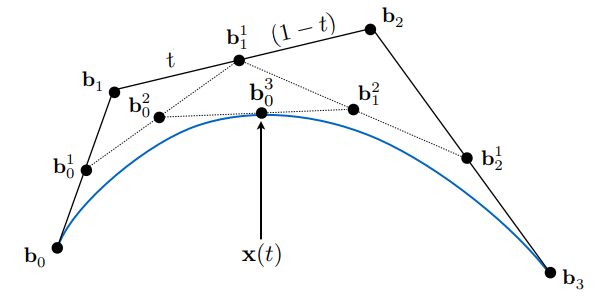

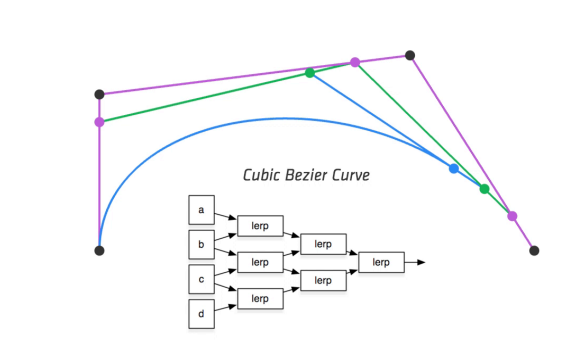

构造一个三次方贝塞尔曲线需要总共四个输入，都递归使用线性插值
可视化算法流程
de Casteljau Algorithm(数学公式)

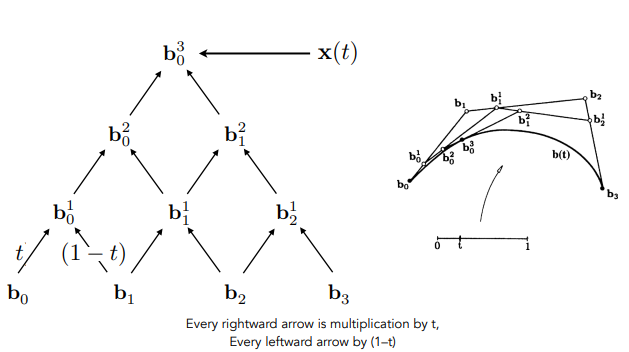

de Casteljau 算法给出各点间金字塔型的变量关系
推导流程
$$b_0^1(t) = (1 - t)b_0 + tb_1$$ $$b_1^1(t) = (1 - t)b_1 + tb_2$$ $$b_0^2(t) = (1 - t)b_0^1 + tb_1^1$$ $$b_0^2(t) = (1 - t)^2b_0 + 2t(1 - t)b_1 + t^2b_2$$
进而推得$n$阶贝塞尔曲线的公式为：
$$b^n(t) = b_0^n(t) = \sum_{j=0}^{n} {b_j B_j^n(t)}$$
$b^n(t)$:贝塞尔曲线阶级数n(n次向量多项式)
$b_j$:控制点($R^N$的向量)
$B_j^n$:伯恩斯坦多项式
伯恩斯坦多项式(Bernstein polynomial):
$$B_i^n(t) = \begin{pmatrix} n \\ t \end{pmatrix} t^i(1 - t)^{n - i}$$
例如$n = 3$时
我们在三维空间里有下列控制点
$b_0 = (0,2,3),b_1 = (2,3,5),b_2 = (6,7,9),b_3 = (3,4,5)$
这些点定义了以下列公式形式的贝塞尔曲线
$$b^n(t) = b_0(1 - t)^3 + b_1 3t(1 - t)^2 + b_2 3t^2(1 - t) + b_3 t^3$$

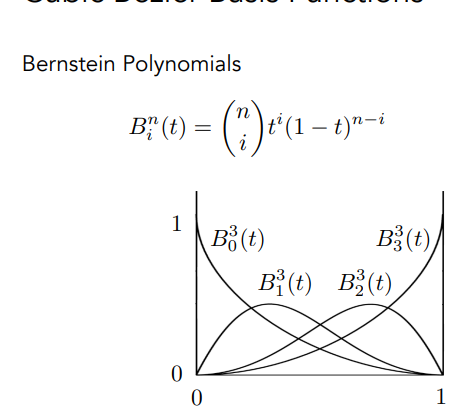

贝塞尔基本函数
插值端点：$b(0) = b_0;b(1) = b_3$

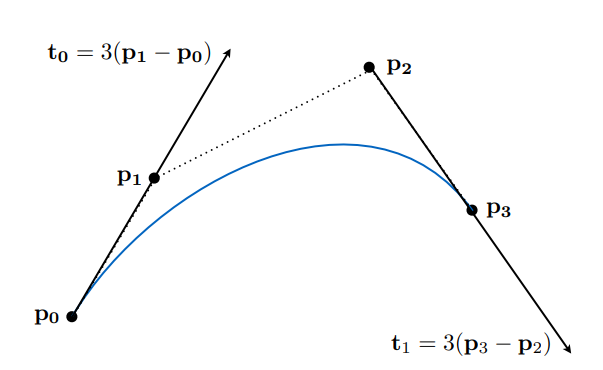

与末端线段相切：$b'(0) = 3(b_1 - b_0); b'(1) = 3(b_3 - b_2)$
能够通过控制点的位置来改变曲线
分段贝塞尔曲线
出现原因：高阶贝塞尔曲线有多个控制点，难以控制曲线形状
对策: 将多个低阶的贝塞尔曲线相连，构造为分段贝塞尔曲线
常用于：字体，路径，插画，主题演讲

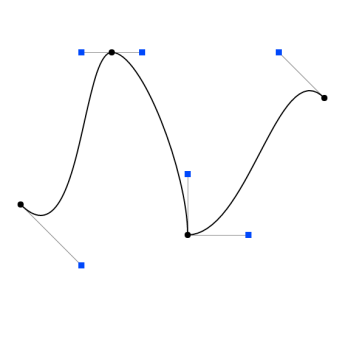

样例：

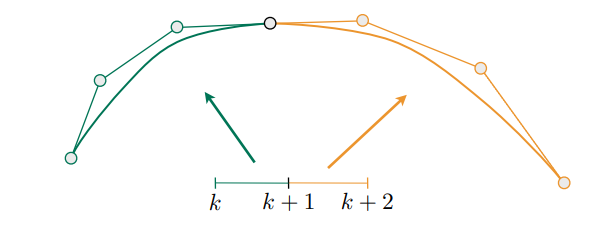

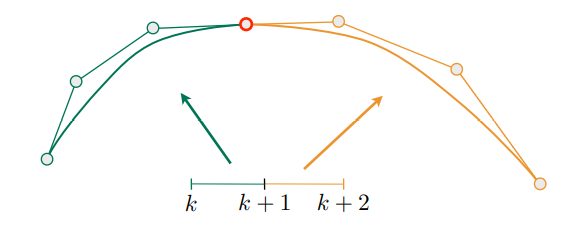

组合计算
要将一下两条贝塞尔曲线组合在一起则
$$a:[k,k+1] \rightarrow IR^N$$ $$b:[k+1,k+2] \rightarrow IR^N$$
$c^0$处的连续性：$a_n = b_0$

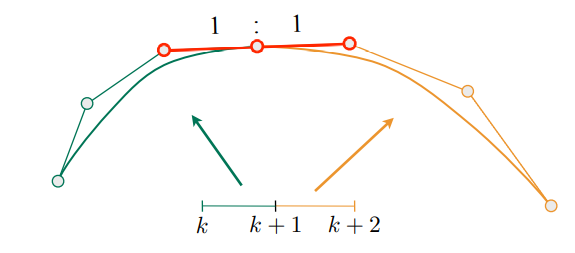

$c^1$处的连续性：$a_n = b_0 = \frac{1}{2}(a_{n-1} + b_1)$

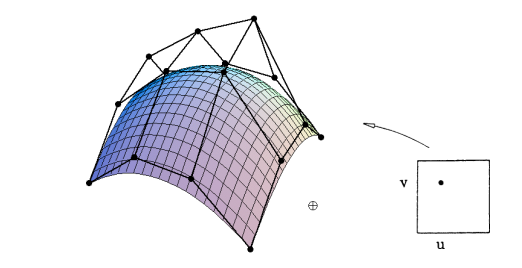

贝塞尔表面(Bézier Surfaces)
对于一个双立方贝塞尔表面贴片
输入：$4 \times 4 $ 控制点
输出：由$[0,1]^2$ 参数化的2D平面
计算方法
目标：计算相对于(u,v)的平面位置
- 使用 de Casteljau 算法来计算四条贝塞尔曲线上各自的U,这将会为"移动"贝塞尔曲线提供4个有效的控制点
- 使用一阶 de Casteljau 算法来计算"移动"曲线上的点V

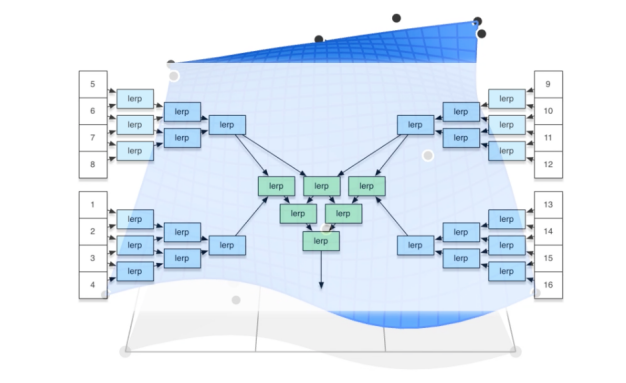

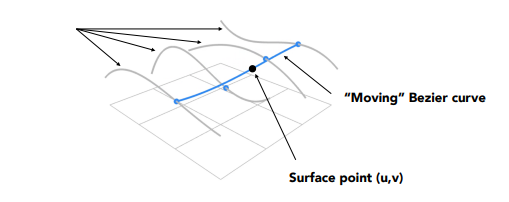

可视化计算流程：
曲面处理(Mesh Operations)

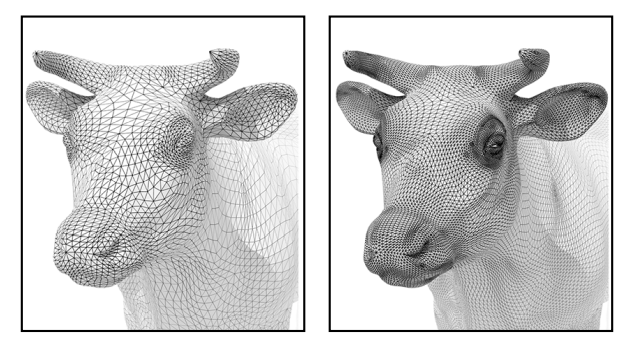

曲面细分(Mesh Subdivision)
目的：提高分辨率
通常做法：
- 创建更多三角形(顶点)
- 更新它们的位置
Loop Subdivision
- 将每个三角形划分为4个三角形
- 根据权重更新顶点的位置(新旧顶点各自以不同方式进行更新)

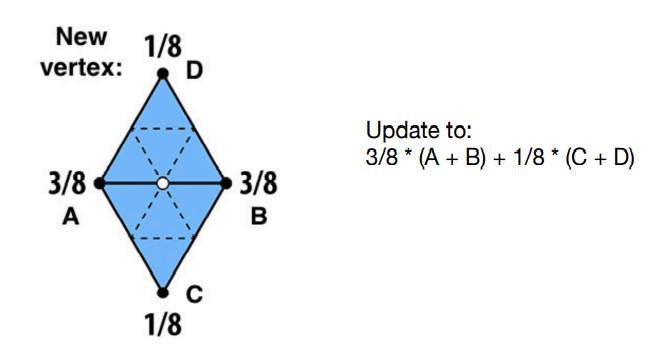

新顶点：
白点即为新顶点，其位置为周围四个顶点的权重之和

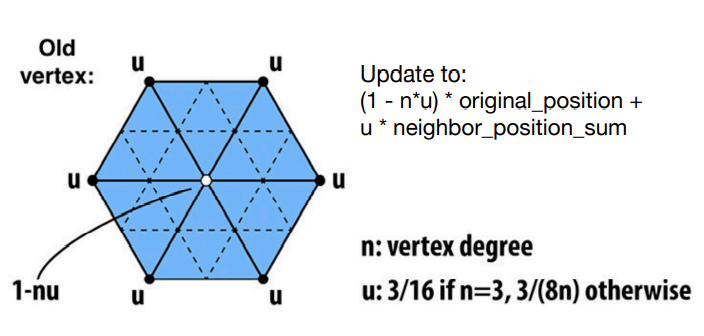

旧顶点：
白色旧顶点也是自身及邻接顶点的权重之和，权重的设置与旧顶点度数关联

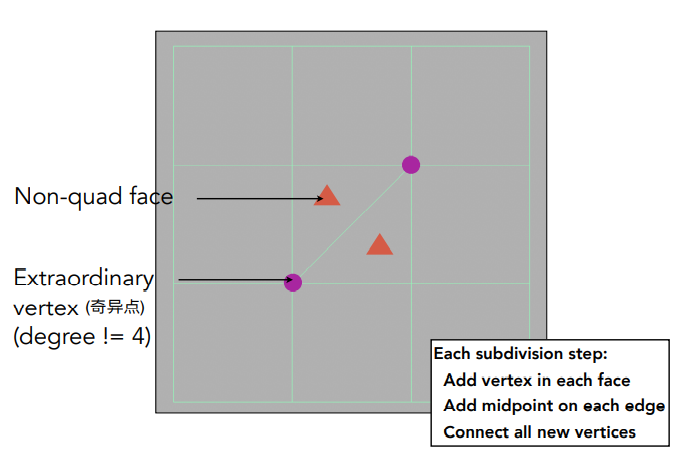

Catmull-Clark Subdivision
定义：
- 所有非四边形的面都称为Non-quad face
- 所有度不为4的点称为奇异点
- 每次细分时在每个面中添加一个点，每条边的中点也都添加一个点，面上的新顶点连接所有边上的新顶点

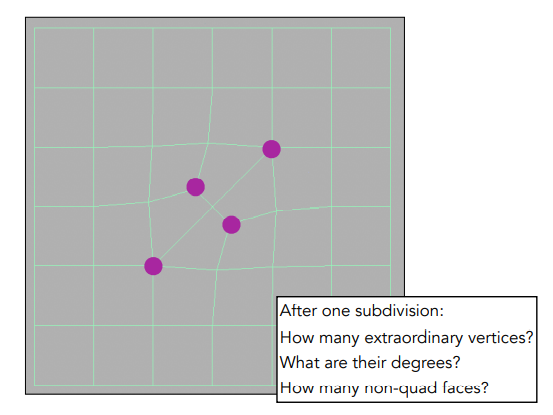

第一次细分后结果：
特点：
- 非四边形面的数量与奇异点相同，即现在共有$2+2=4$个
- 奇异点的度数与原来所在面的边数相等，即这里为3度
- 第一次细分后所有的面都会变成四边形，且后续奇异点数目不再增加

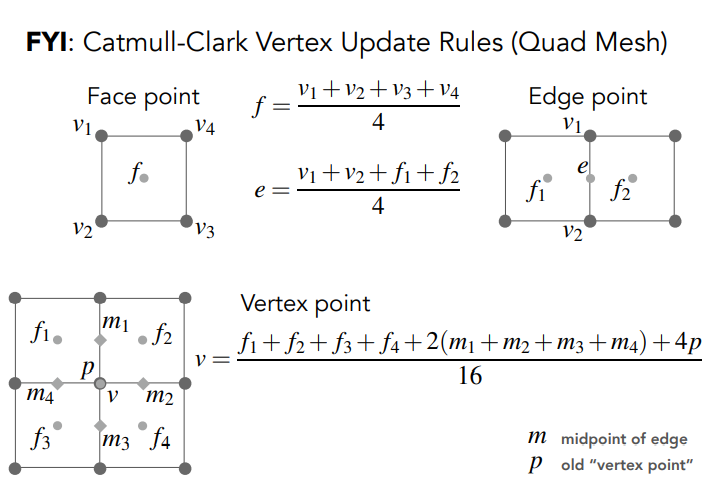

Catmull-Clark 顶点更新规则

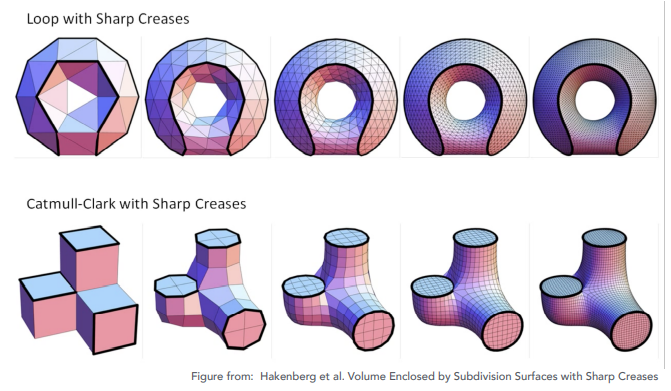

收敛性：整体形状和折痕

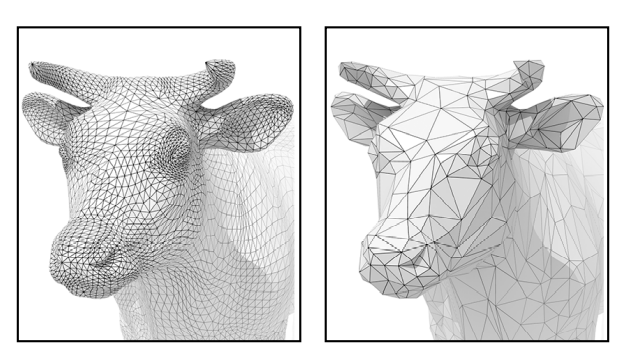

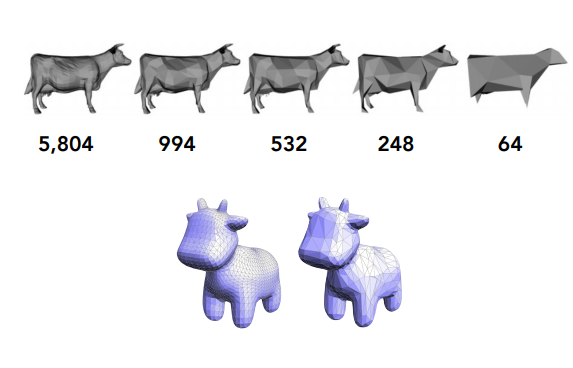

曲面简化(Mesh Simplification)
目的：降低分辨率的同时尽量保持形状/外观

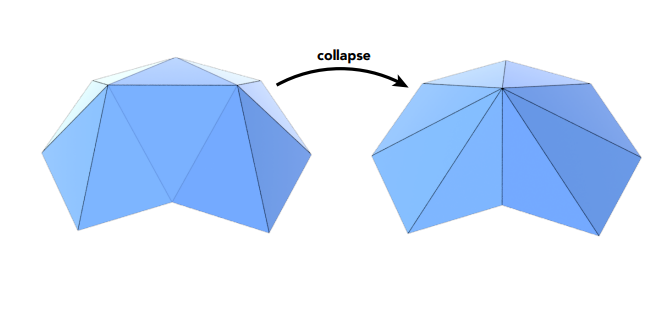

边坍缩
边坍缩是曲面简化的常用方法，如上图所示将一条边的两个顶点合成为一个顶点，出于尽量保持形状的目的，需要正确选择不影响或影响最小的边进行坍缩，由此引入二次误差度量(Quadric Error Metrics)

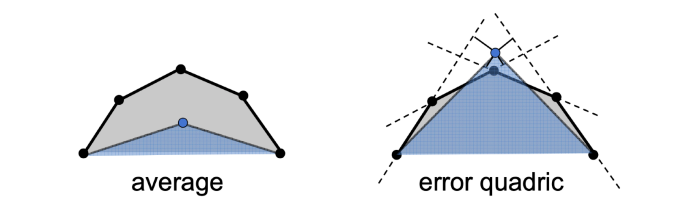

二次误差度量(Quadric Error Metrics)
坍缩之后蓝色新顶点所在位置与原来各个平面的垂直距离之和，如此误差最小则整个模型样貌修改一定程度也会较小
曲面简化算法流程
- 为模型每条边赋值，其值为坍缩后代替老顶点产生的新顶点所得到的最小二次误差
- 选取权重最小的边做坍缩，新顶点的位置为原计算得出使二次误差值最小的位置
- 坍缩之后，会改动与之相连的其他边，更新这些边的权值
- 重复步骤，直到符合终止条件
符合贪心算法标准，无法获得最优解，但效果依旧合适
纹理映射(Shadow Mapping)
Shadow Mapping是一种基于图像的算法
- 阴影计算期间无需进行几何体计算
- 必须进行反走样处理
- 不在阴影中的点必须同时在灯光和相机范围内
计算流程
阴影映射总体需要两个pass

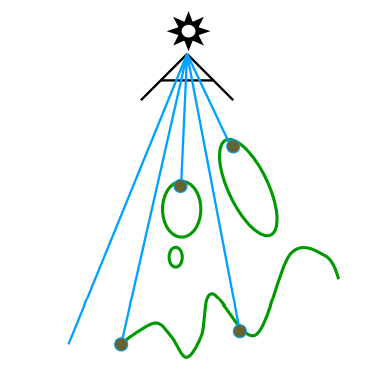

Pass1:render from light
- 获得从光源视角得到的深度图像
Pass2:render from eye
- 从观看视角(相机视角)获得带有深度的标准图像

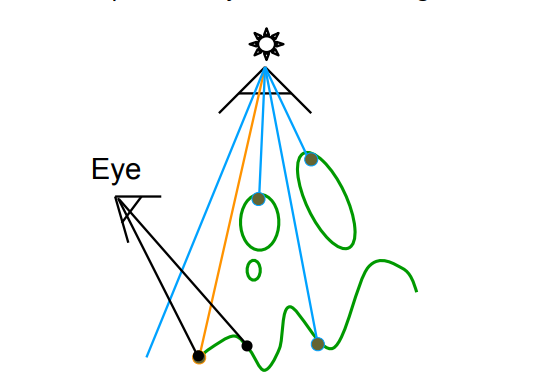

- 将观看视角中的可见点投影回光源
- 光源和观看视角的下的深度相同时为可见
- 光源和观看视角下的深度不相同则为被阻挡
